Temat: skróty, pan i zoom w microstation

Witam,
Jestem nowa na forum, z góry dziękuję za jakąkolwiek pomoc. Dopiero zaczynam pracę w microstation, do tej pory pracowałam na autocadzie, który znam biegle. Ogólnie programy mają zbliżony interface, ja zainstalowałam u siebie Microstation V8i.
Mam kilka pytań:
- czy wersja V8i jest najnowsza? (nie bardzo mogę się rozeznać, szkoda, że nie ma tu oznaczeń 2008, 2009...);
- czy i gdzie można ustawić swoje skróty klawiaturowe (czy trzeba pracować na ikonkach??);
- czy zoom i pan- czyli "łapa" do przesuwania widoku- są dostępne z myszki (przyciski+scroll), czy trzeba wybierać za każdym razem polecenie z menu? jest na to jakiś sposób?
- gdzie i jak ustawia się arkusze wydruku? w cadzie są osobne okna/layouty? no i o co chodzi z tymi widokami?
- czy można przeskakiwać między kilkoma otwartymi rysunkami za pomocą komendy CTL+TAB (lub w jakikolwiek inny sposób...);

Bardzo proszę o pomoc, bo na razie trochę błądzę jak we mgle ;), a bardzo mi zależy na tej wiedzy i potrzebuję jej "na już".

Pozdrawiam, Karolina Hendryk :).

Temat: skróty, pan i zoom w microstation

Tak na szybko,
zoom to scrool
pan to nacisniety caly czas scroll nno i przesuwasz tam, gdzie chcesz
ja raczej pracuję na ikonkach, ale można uzywać key-in
skroty klawiaturowe definuje się samemu
wydruki robi się trochę inaczej niż w AC, raczej bierze się coś w fence i wybiera opcje file->plot
widoki w microstation to widoki z roznych perspektyw (top-z gory, front z boku dynamic to dynamiczny)
w jedym uruchomionym MS ma sie zwykle 1 plik
kolejny uruchamiasz jakokolejny plik a tak przelaczyc mozna alt + tab jak to w windzie.

Temat: skróty, pan i zoom w microstation

karolina hendryk:
Witam,
Jestem nowa na forum, z góry dziękuję za jakąkolwiek pomoc. Dopiero zaczynam pracę w microstation, do tej pory pracowałam na autocadzie, który znam biegle. Ogólnie programy mają zbliżony interface, ja zainstalowałam u siebie Microstation V8i.
Mam kilka pytań:
- czy wersja V8i jest najnowsza? (nie bardzo mogę się rozeznać, szkoda, że nie ma tu oznaczeń 2008, 2009...);

wersje microstation jeszcze spotykane u uzytkowników ;)
-95
-SE
-J
-v8
-v8.5 2004 Edition
-XM - wersja 08.09.xx
-v8i - wersja 08.11.xx

- czy i gdzie można ustawić swoje skróty klawiaturowe (czy trzeba pracować na ikonkach??);

skroty definiujesz w Workspace> Function Keys (nie musisz pracować na ikonkach)

- czy zoom i pan- czyli "łapa" do przesuwania widoku- są dostępne z myszki (przyciski+scroll), czy trzeba wybierać za każdym razem polecenie z menu? jest na to jakiś sposób?

to już wiesz z postu Ani ;)

- gdzie i jak ustawia się arkusze wydruku? w cadzie są osobne okna/layouty? no i o co chodzi z tymi widokami?

- widoki mniej więcej wyjaśniła Ci Ania, co do samych arkuszy to ustawiasz sobie je w File > Models typ sheet

- czy można przeskakiwać między kilkoma otwartymi rysunkami za pomocą komendy CTL+TAB (lub w jakikolwiek inny sposób...);

zielona strzałka w lewym dolnym ekranie (jesli Cie dobrze zrozumiałem)

Bardzo proszę o pomoc, bo na razie trochę błądzę jak we mgle ;), a bardzo mi zależy na tej wiedzy i potrzebuję jej "na już".

Pozdrawiam, Karolina Hendryk :).

Temat: skróty, pan i zoom w microstation

Anna Gadzinowska:
Tak na szybko,
zoom to scrool
pan to nacisniety caly czas scroll nno i przesuwasz tam, gdzie chcesz

To wszystko można sobie skonfigurować.

ja raczej pracuję na ikonkach, ale można uzywać key-in
skroty klawiaturowe definuje się samemu

W v8i to już bajka - można pracować na gotowych skrótach i jest menu Task - prlynne przeskakiwanie miedzy narzędziami w zalezności od tego co robimy (wymiarujemy, rysujemy, etc.)

wydruki robi się trochę inaczej niż w AC, raczej bierze się coś w fence i wybiera opcje file->plot

Jasne, można z fenca... ale perfekcyjnie sprawdzają się modele typu sheet. A do tego w v8i jest Print Organizer - setka wydrukow jednym klikiem do pdf i na plik plt - a potem juz tylko ploter pracuje.

widoki w microstation to widoki z roznych perspektyw (top-z gory, front z boku dynamic to dynamiczny)

dodam tylko, że v8i w roznych widokach można mieć różne modele.

w jedym uruchomionym MS ma sie zwykle 1 plik
kolejny uruchamiasz jakokolejny plik a tak przelaczyc mozna alt + tab jak to w windzie.

A tu polecam pracę z plikami odniesienia (reference) w każdej chwili można aktywować plik odniesienia w bieżącym pliku dgn. Poprawić jakis detal np. na mapie i wrocic do pliku glownego (bez otwierania tej mapy i szukania na niej konkretnego miejsca)

Kilka lat temu przesiadlem się z Acada na Microstation. Przez chwilę nawet tego nie żałowałem.

Zyczę owocnej nauki i pozdrawiam,

Adam

Temat: skróty, pan i zoom w microstation

Bardzo dziękuję za ekspresowo szybkie odpowiedzi :). Bardzo mi to rozjaśniło w głowie. Cieszę się, bo wynika z tego, że Microstation pracuje bardzo podobnie do autocada, i jest logiczne i intuicyjne. Wcześniej męczyłam się przez jakiś czas na Archicadzie bodajże serii 7 (w każdym razie wersja z połowy lat 90' ;)) i nie mogłam przeboleć, że zoom i pan trzeba za każdym razem wybierać z klawiatury, a skrótów klawiszowych było tylko kilka i każdy z kobinacją alt/ctl+coś tam. Tak strasznie spowalniało to pracę, że na dobre zniechęciło mnie do dalszej nauki. Na szczęście mam u siebie obecnie wersję 12, którą zamierzam zacząć rozgryzać, i tam te niedociągnięcia są już podobno skorygowane.
Co do drukowania oknem ma to sporo minusów (jak ustawić na jednym arkuszu kilka różnych widoków w różnych skalach?), więc cieszę się, że jest coś takiego jak plot manager.
Praca na skrótach wydaje mi się o wiele szybsza od ikonek, zauważyłam, że wszyscy znajomi ze studiów zaczynający pracę zawodową parę lat temu szybko przerzucali się na używanie klawiatury(plus wpisywanie cyfrowo wymiarów- precyzja!). Ale jak kto woli :).
Odnośników (references) zaczęłam używać już w cadzie, fakt, to bardzo pomocne narzędzie. Szkoda, że niewiele osób z nich korzysta.
Jeszcze raz dziękuję za wyczerpujące odpowiedzi, zabieram się za naukę, planuję weekend z micro :). Mam nadzieję, że i ja się przekonam do tego programu, pozdrawiam wszysykich, Karolina :).

Temat: skróty, pan i zoom w microstation

ps. mam jeszcze jedno pytanie: czy skróty klawiaturowe dotyczą tylko pewnej grupy poleceń? I czy trzeba używać w nich klawisza clt/shift? Pytając o skróty miałam na myśli taki schemat:

M= move
L= line
TR= trim
P= properties (właściwości)
REC= rectangle

czyli dowolnemu pojedynczemu klawiszowi przypisujemy funkcje rysunkowe/ narzędziowe.
Z góry dziękuję za podpowiedź i pomoc :).

Temat: skróty, pan i zoom w microstation

karolina hendryk:
ps. mam jeszcze jedno pytanie: czy skróty klawiaturowe dotyczą tylko pewnej grupy poleceń?

Jesli chodzi o skróty klawiczowe jest dość duża dowolność. Większość ich jest wypisana w helpie, praktycznie na końcu strony opisującej narzedzię jest wpis key-in: - i przypisane wywołanie.

>I czy trzeba używać w nich klawisza

clt/shift? Pytając o skróty miałam na myśli taki schemat:

M= move
L= line
TR= trim
P= properties (właściwości)
REC= rectangle

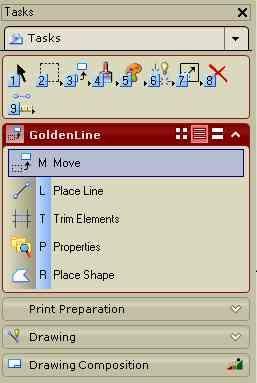

Generalnie można:

czyli dowolnemu pojedynczemu klawiszowi przypisujemy funkcje rysunkowe/ narzędziowe.
Z góry dziękuję za podpowiedź i pomoc :).

ale z przypisaniem dowolnemu klawiszowi funkcji jest mały problem i tym samym trochę zabawy, zatem lepiej się przestawić na klawisze funkcyjne - co bardziej polecam

pozdrawiam
adekAdek Baranowski edytował(a) ten post dnia 28.09.09 o godzinie 09:57

Temat: skróty, pan i zoom w microstation

Chciałem zapytać Szacownych forumowiczów o 1 ważny skrót, którego nie wiem gdzie znaleźć, gdzie jest ukryty – pod jaką kombinacją ustawień i klawiszy:
1.Jaka funkcją spowodować aby plik Microstation otwierał się na ostatnim widoku?! Czy przed zamknięciem trzeba wybrać jakąś kombinację klawiszy czy gdzieś w ustawieniach?!

Temat: skróty, pan i zoom w microstation

Stefan Zabrocki:
Chciałem zapytać Szacownych forumowiczów o 1 ważny skrót, którego nie wiem gdzie znaleźć, gdzie jest ukryty – pod jaką kombinacją ustawień i klawiszy:
1.Jaka funkcją spowodować aby plik Microstation otwierał się na ostatnim widoku?! Czy przed zamknięciem trzeba wybrać jakąś kombinację klawiszy czy gdzieś w ustawieniach?!

wydaje mi się, że plik-> Zapisz ustawienia , powinien załatwić sprawę

pozdrawiam

Temat: skróty, pan i zoom w microstation

wydaje mi się, że plik-> Zapisz ustawienia , powinien załatwić sprawę

pozdrawiam

Mimo prób dalej po otwarciu pliku pokazuje cały rysunek a nie wybrany fragment na którym chciałbym aby się otwierał dgn.
Czy ktoś ma inne pomysły jak to się ustawia?!
Pytanie nieco inne - którymi funkcjami można łączyć w calość 3 różne linie, a która funkcją rozbijać daną linię np. na 2odcinki?!

Temat: skróty, pan i zoom w microstation

Mimo prób dalej po otwarciu pliku pokazuje cały rysunek a nie wybrany fragment na którym chciałbym aby się otwierał dgn.
Czy ktoś ma inne pomysły jak to się ustawia?!

najpierw trzeba ustawić sobie widok jaki ma być wyświetlony po otwarci ms, a dopiero w tedy zapisać ustawienia - u mnie to działa (ver V8 XM).

Pytanie nieco inne - którymi funkcjami można łączyć w calość 3 różne linie,

z menu '6' funkcja otwórz łańcuch złożony

a która funkcją rozbijać daną linię np. na 2odcinki?!

z menu '7' np funkcja przetnij element

Temat: skróty, pan i zoom w microstation

Paweł Dąbkowski:

Mimo prób dalej po otwarciu pliku pokazuje cały rysunek a nie wybrany fragment na którym chciałbym aby się otwierał dgn.
Czy ktoś ma inne pomysły jak to się ustawia?!

najpierw trzeba ustawić sobie widok jaki ma być wyświetlony po otwarci ms, a dopiero w tedy zapisać ustawienia - u mnie to działa (ver V8 XM).

Pytanie nieco inne - którymi funkcjami można łączyć w calość 3 różne linie,

z menu '6' funkcja otwórz łańcuch złożony

Należy pamiętać, że za pomocą tego narzędzia tworzony jest łańcuch złożony (complex shape)a nie linia łamana (line string). Gdy potrzebna jest nam jednak linia łamana, wówczas musimy za pomocą narzędzia modyfikuj element z ustawieniem - Minimalizuj liczbę elementów złożonych, kliknąć dwukrotnie na łańcuch złożony. Klikając na kształt złożony otrzymamy shape'a.

a która funkcją rozbijać daną linię np. na 2odcinki?!

z menu '7' np funkcja przetnij elementAdek Baranowski edytował(a) ten post dnia 25.03.10 o godzinie 14:00

Temat: skróty, pan i zoom w microstation

Adek Baranowski:

karolina hendryk:
- gdzie i jak ustawia się arkusze wydruku? w cadzie są osobne okna/layouty? no i o co chodzi z tymi widokami?

- widoki mniej więcej wyjaśniła Ci Ania, co do samych arkuszy to ustawiasz sobie je w File > Models typ sheet

Pracuje już na Microstation kilka lat i bardzo brakowało mi właśnie funkcji dającej możliwość ustawiania arkuszy wydruków. Dzięki wielkie za podpowiedź jednak mam co do niej kilka pytań była bym wdzięczna za pomoc:
- podczas tworzenia arkusza definiuje format papieru .. czy jest możliwość ustawienia ramki w jakiej powinnam się zmieścić z definiowana skala?
- jak ustawić "rzutnie" na stworzonym arkuszu a w niej ustawić interesujący mnie widok z modelu na którym pracuje, czy jest możliwość wyświetlania i gaszenia poszczególnych warstw dla danego arkusza bez ingerencji w to co mam zapalone na modelu
- czy w ogóle model z arkuszem są powiązane bo podczas tworzenia arkusza powstaje "biała kartka" na której nie widać żadnych odniesień podpiętych pod modelem.
- powstaje wiec pytanie czy na każdym arkuszu muszę opracować dane osobno?

Z góry dziękuję za pomoc
Pozdrawiam

Temat: skróty, pan i zoom w microstation

Postaram się odpowiedzieć, chociaż nie jestem do końca pewien czy wszystko dobrze zrozumiałem :) Podobno jeden obraz za tysiąc słów ;)

Anna Prosniak:

Pracuje już na Microstation kilka lat i bardzo brakowało mi właśnie funkcji dającej możliwość ustawiania arkuszy wydruków. Dzięki wielkie za podpowiedź jednak mam co do niej kilka pytań była bym wdzięczna za pomoc:
- podczas tworzenia arkusza definiuje format papieru .. czy jest możliwość ustawienia ramki w jakiej powinnam się zmieścić z definiowana skala?

Rozumiem, że zdefiniowałaś sobie arkusz np.A4 następnie chcesz na nim wydrukować jakiś obszar w określonej skali np 1:1000. Czyli możesz to zrobić w ten sposób, że podłączasz do arkusza referencyjnie jakiś model, w którym definiujesz skale oczywiście najlepiej z widokiem góra, wtedy taki model mamy pod kursorem i możemy dowolnie umieścić na arkuszu. Oczywiście możemy na arkuszu narysować sobie za pomocą shape'a dowolną ramkę i później klipować ten reference.

- jak ustawić "rzutnie" na stworzonym arkuszu a w niej ustawić interesujący mnie widok z modelu na którym pracuje, czy jest możliwość wyświetlania i gaszenia poszczególnych warstw dla danego arkusza bez ingerencji w to co mam zapalone na modelu

tego niestety nie załapałem :) "rzutnie" i gaszenie?

- czy w ogóle model z arkuszem są powiązane bo podczas tworzenia arkusza powstaje "biała kartka" na której nie widać żadnych odniesień podpiętych pod modelem.

poszczególne modele są od siebie niezależne jeśli chodzi o treść. Wspólne mają warstwy i inne ustawienia. Modele możesz również kopiować w obrębie jednego pliku i zamieniać we właściwościach modelu arkusz na projekt i odwrotnie.

- powstaje wiec pytanie czy na każdym arkuszu muszę opracować dane osobno?

Tu jednoznacznie ciężko mi odpowiedzieć, gdyż zależy to od danych i tego co chcesz dokładnie zrobić

Z góry dziękuję za pomoc
Pozdrawiam

Temat: skróty, pan i zoom w microstation

Witam mam taki problem, że nie wiem jak w micro V8 Xm umieścić punkt. Później chcę go umieścić na odpowiednich współrzędnych i wysokości, ale to jakoś zrobię za pomocą komend w key-in.W starszych wersjach programu jakoś nie sprawiało mi to problemów :/
Wydaje mi się że trzeba użyć komórki cell, tylko nie mogę znaleźć takiej wyglądającej na punkt :(

Z góry dziękuję za odpowiedź
Pozdrawiam

Temat: skróty, pan i zoom w microstation

Rafał Młynarczyk:
Witam mam taki problem, że nie wiem jak w micro V8 Xm umieścić punkt. Później chcę go umieścić na odpowiednich współrzędnych i wysokości, ale to jakoś zrobię za pomocą komend w key-in.W starszych wersjach programu jakoś nie sprawiało mi to problemów :/
Wydaje mi się że trzeba użyć komórki cell, tylko nie mogę znaleźć takiej wyglądającej na punkt :(

Z góry dziękuję za odpowiedź
Pozdrawiam

Punkt w Microstation jest traktowany jako linia o zerowej długości. Tzn., że nie tylko jednej współrzędnej ale dwie tyle, że są one jednakowe i tym samym mają długość równą zeru. Poza tym punktem może być również znak z aktywnego fontu lub jak już wspomniałeś celka(komórka).
Niestety nie mam przed sobą Microstation i nie pomogę, z tego co pamiętam paleta z punktami została wrzucona do innej i jest jako podrzędna.
Komenda poniżej wywoła toolboxa z punktami:
DIALOG TOOLBOX POINTS [OFF | ON | TOGGLE]

Temat: skróty, pan i zoom w microstation

"Komenda poniżej wywoła toolboxa z punktami:
DIALOG TOOLBOX POINTS [OFF | ON | TOGGLE] "

dziękuję tej paletki mi brakowało :)

pozdrawiamRafał Młynarczyk edytował(a) ten post dnia 08.04.10 o godzinie 19:15
